LP8841SC是一款高頻準諧振（QR）反激控制器，專為驅動碳化硅（SiC）MOSFET設計，采用SOT23-6L極小封裝，適合120W以內的高密度電源方案。一句話總結：用最小的封裝（SOT23-6L），做最高的頻率（130kHz），驅動最先進的SiC器件。

核心特點

多模式工作邏輯（輕載高效關鍵）

重載（>60%） → QR模式：谷底開通，低開關損耗
中載（30-60%） → 谷底導通：自動切換谷底數（第1-6谷底）
輕載（10-30%） → MPCM模式：加大峰值電流，降頻至25.5kHz
空載/待機 → 打嗝模式：間歇工作，待機功耗<0.3W

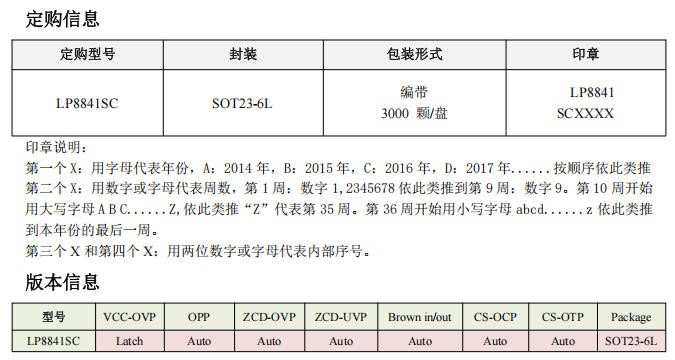

管腳封裝與功能

SOT23-6L引腳定義

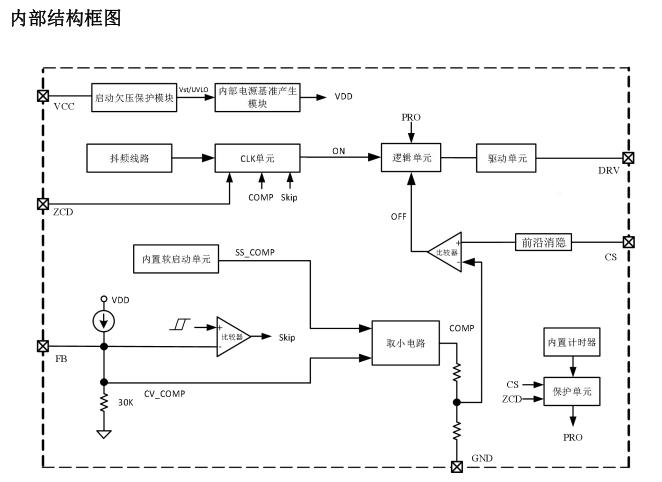

內部結構框圖

關鍵電路：

• 抖頻線路：三角波調制頻率，分散EMI能量
• 軟啟動單元：6ms軟啟動，減小啟動沖擊
• 保護單元：集成VCC-OVP、OPP、ZCD-OVP/UVP、Brown in/out、CS-OCP、OTP

典型應用電路

標準反激拓?fù)洌◣秸鳎?/strong>

原邊反饋簡化版（省光耦+431）：

• 利用輔助繞組電壓反映輸出電壓
• 通過ZCD腳分壓電阻采樣
• 適合成本敏感、精度要求±5%的應用

關鍵電氣參數

保護功能詳解

鎖死 vs 自恢復：

• 鎖死保護（僅VCC-OVP）：需斷電重啟，用于嚴重故障
• 自恢復保護：VCC在UVLO（12.3V）和啟動（18.5V）之間打嗝，故障解除自動恢復

PCB設計要點

1. VCC電容：緊靠VCC和GND引腳，減小供電紋波
2. ZCD分壓電阻：緊靠ZCD引腳，避免干擾
3. DRV走線：盡量短，減小驅動回路電感（SiC對驅動回路敏感）
4. FB走線：遠離變壓器原邊動點，避免開關噪聲耦合
5. 功率環路：母線電容→變壓器→SiC MOS→地，面積最小化

應用場景

設計速查表

總結

LP8841SC的核心競爭力在于"三高一小"：

• 高頻率：130kHz能力，磁芯體積大幅縮小
• 高集成：SOT23-6L封裝，6個引腳搞定QR控制+SiC驅動+全保護
• 高靈活：16-90V VCC范圍，原邊/副邊反饋可選
• 小體積：配合SiC和同步整流，120W電源可做到口紅大小

對于追求高密度、高效率、低成本的電源設計，LP8841SC是國產芯片中極具競爭力的選擇。深圳三佛科技提供技術支持，批量價格有優勢~
