HN2302GN是華能半導體推出的一款N溝道增強型功率MOSFET，采用SOT-23小型貼片封裝，主打超低柵壓驅動和低導通電阻特性。這款器件專為單節鋰電池應用設計，在1.2V柵壓下即可可靠導通，是便攜式設備電源管理的理想選擇。
一句話總結：用1.2V就能驅動的4A大電流MOS，完美適配單節鋰電場景。
| 參數 | 數值 | 亮點說明 |
|---|---|---|
| 耐壓 | VDS = 20V | 覆蓋單節鋰電（4.2V）及USB 5V應用 |
| 連續電流 | ID = 4A | SOT-23封裝中的大電流能力 |
| 脈沖電流 | IDM = 10A | 應對電機啟動等瞬時大電流 |
| 柵壓范圍 | VGS = ±12V | 寬安全裕量 |
| 閾值電壓 | VGS(th) = 0.5~1.2V | 1.2V即可完全導通 |
| 導通電阻 | RDS(ON) < 45mΩ @ VGS=4.5V | 低壓差、低發熱 |
| 導通電阻 | RDS(ON) < 59mΩ @ VGS=2.5V | 單節鋰電直接驅動 |
| 封裝 | SOT-23 | 標準小型貼片，易采購 |
| 柵壓條件 | HN2302GN | 普通MOS | 實際意義 |
|---|---|---|---|
| 1.5V | 可導通4A | 基本截止 | 單節鋰電3.0V時，半壓驅動仍可用 |
| 2.5V | RDS(ON) < 59mΩ | 通常>100mΩ | 鋰電3.7V時，直接驅動效率高 |
| 4.5V | RDS(ON) < 45mΩ | 相當 | 5V USB供電時性能優異 |
25°C → RDS(ON) = 30mΩ（典型值）
125°C → RDS(ON) ≈ 45mΩ（上升約50%）
設計提示：高溫下導通電阻上升，但正溫度系數有利于并聯均流。滿載4A時，25°C功耗約0.48W，125°C約0.72W，需評估SOT-23封裝散熱（RθJA=125°C/W）。
| 參數 | 典型值 | 應用影響 |
|---|---|---|
| 輸入電容Ciss | 300pF | 柵極驅動損耗低 |
| 輸出電容Coss | 120pF | 關斷損耗小 |
| 反向傳輸電容Crss | 80pF | Miller效應適中 |
| 總柵極電荷Qg | 4.0nC | 驅動容易，速度快 |
| 柵源電荷Qgs | 0.65nC | 開通延遲短 |
| 柵漏電荷Qgd | 1.2nC | Miller平臺低 |

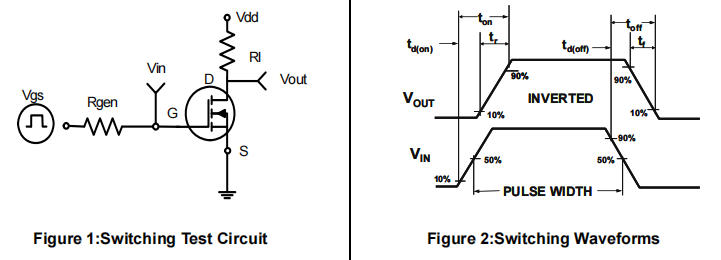

| 開通延遲td(on) | 10ns | 快速響應 |
| 上升時間tr | 50ns | 開關損耗低 |
| 關斷延遲td(off) | 17ns | 快速關斷 |
| 下降時間tf | 10ns | 適合高頻開關 |
Qg僅4nC的優勢：
| 應用場景 | 優勢 |
|---|---|
| USB設備電源切換 | 2.5V柵壓即可低阻導通，減小壓降 |
| 手機攝像頭模組供電 | 小封裝，大電流，快速開關 |
| 藍牙耳機充電控制 | 1.2V驅動能力，超低壓電池仍可工作 |
| 便攜風扇電機驅動 | 4A電流能力，59mΩ低發熱 |
| 項目 | 建議 |
|---|---|
| 散熱處理 | 漏極（D）引腳下方鋪大面積銅皮，多打過孔 |
| 柵極電阻 | 串聯10-100Ω，抑制振蕩（Rg越小開關越快） |
| 源極走線 | 盡量短粗，減小寄生電感導致的振鈴 |
| 并聯使用 | 可直接并聯，正溫度系數自動均流 |
| ESD防護 | VGS耐壓±12V，一般場景無需額外保護 |
| 型號 | 廠商 | RDS(ON)@4.5V | VGS(th) | 特點 |
|---|---|---|---|---|
| HN2302GN | 華能 | 45mΩ | 0.5-1.2V | 國產低價，1.2V驅動 |
| SI2302CDS | Vishay | 55mΩ | 0.6-1.4V | 車規級，價格較高 |
| AO3400A | AOS | 28mΩ | 0.65-1.4V | 更低RDS(ON)，稍貴 |
| DMP2035U | Diodes | 85mΩ | 0.5-1.0V | P溝道，高側開關用 |
選型建議：
| 維度 | 表現 | 適用場景 |
|---|---|---|
| 驅動友好 | 1.2V即可導通 | 單節鋰電、低電壓MCU |
| 大電流 | 4A連續/10A脈沖 | 快充、電機驅動 |
| 低損耗 | 45mΩ@4.5V | 高效率電源管理 |
| 小封裝 | SOT-23標準 | 便攜設備空間受限 |
| 低成本 | 國產替代 | 消費電子批量應用 |
一句話推薦：如果你正在找一款單節鋰電能用、4A電流夠、SOT-23封裝、價格夠低的N溝道MOS，HN2302GN是值得測試的選項。深圳三佛科技提供技術支持，批量價格有優勢~
