LP2601是芯茂微推出的一款非隔離Buck降壓芯片，內置>800V功率三極管，輸出5V/100mA，采用SOT23-6L封裝。但近期市場供貨緊張，很多客戶面臨斷料風險。
好消息是，聚元微PL3380可以直接替代LP2601，兩者功能定位高度一致，都是非隔離AC/DC降壓芯片，且PL3380采用SOP8封裝，貼片生產更方便，引腳經過簡單調整即可兼容。
| 對比項 | LP2601 | PL3380 |
|---|---|---|
| 廠商 | 芯茂微 | 聚元微(PMicro) |
| 輸入電壓 | 85VAC~265VAC | 90Vac~265Vac |
| 輸出能力 | 5V/100mA | 3.3V或5V可選 |
| 內置功率管 | >800V三極管 | 650V MOSFET |
| 封裝 | SOT23-6L | SOP8 |
| 反饋方式 | 外接FB分壓電阻 | 內部集成反饋，SEL腳選電壓 |
| 啟動方式 | 內置高壓?jiǎn)?dòng)，無需啟動電阻 | 內置高壓?jiǎn)?dòng)電路 |
| 工作模式 | QR臨界模式 | PFM/PWM復合模式 |
| 電流采樣 | 內置峰值電流，無需采樣電阻 | 內部集成，無需外部采樣 |
| 保護功能 | VCC鉗位/欠壓、過溫 | VCC欠壓/過壓、逐周期限流、輸出開短路、過溫 |
核心差異點：
PL3380用MOSFET替代了三極管，導通損耗更低
PL3380通過SEL腳選擇輸出電壓（接VCC=3.3V，接GND=5V），無需外接FB分壓電阻
封裝從SOT23-6L升級為SOP8，散熱更好，貼片工藝更成熟
PL3380是聚元微推出的AC/DC非隔離降壓型恒壓輸出芯片，適用于90Vac~265Vac全電壓輸入。
主要特點：
內部集成650V功率MOSFET，耐壓足夠應對市電應用
內置高壓?jiǎn)?dòng)電路，無需外部啟動電阻
輸出電壓可選：SEL接VCC輸出3.3V，SEL接GND輸出5V
輸出電壓精度±5%
內置抖頻技術減小EMI
自適應控制技術提高效率
內置前沿消隱，逐周期電流限制
VCC欠壓/過壓保護、輸出開路/短路保護、過溫保護
典型應用：主控芯片供電、小家電輔助電源、智能家居、其他類電源應用

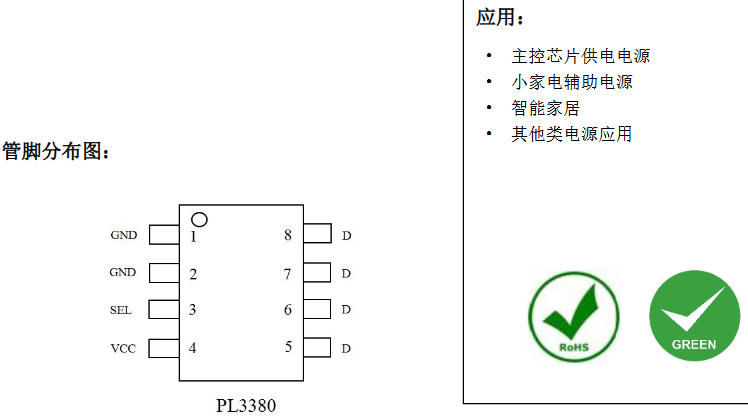

PL3380 SOP8管腳分布
1 GND：芯片地
2 GND：芯片地（雙地腳增強散熱）
3 SEL：輸出電壓選擇：接VCC=3.3V，接GND=5V
4 VCC：芯片電源輸入
5 D：功率管漏極（高壓開關）
6 D：功率管漏極
7 D：功率管漏極
8 D：功率管漏極（四腳并聯增強電流）
LP2601原方案中FB腳外接有上分壓電阻RFBH和下偏電阻（或固定電阻）用于設定5V輸出。改用PL3380時：
關鍵改動：
去掉原FB腳的外部分壓電阻網絡
將PL3380的SEL腳（第3腳）直接接地（GND），即可輸出5V
原LP2601的FB相關電阻可以全部省掉，或保留一顆A7二極管做保護（見下文）
原LP2601典型Buck電路
改用PL3380后的電路
改動要點總結：
去掉原FB腳的分壓電阻，PL3380內部已集成反饋
SEL腳接地 = 5V輸出；若需3.3V則接VCC
四個D腳并聯，增強散熱和電流能力
VCC旁路電容靠近芯片引腳放置
功率環路（輸入電容→D腳→電感→輸出電容）盡量短
原LP2601方案中FB腳外接有電阻網絡，改用PL3380后這些電阻可以去掉。如果原PCB上FB位置有空位或需要保留部分器件做兼容設計：
可將原FB腳的走線改接一顆A7二極管（如M7或A7貼片二極管）
二極管陽極接原FB節點，陰極接VCC或輸出端
作用：起隔離保護作用，防止異常高壓倒灌，同時占用原焊盤位置避免空貼
實際上，最簡潔的做法是直接去掉FB相關器件，將SEL腳接地即可，A7二極管并非必需，視原PCB布局靈活處理。
1. 電感選擇
PL3380內置峰值電流檢測，峰值約140mA
電感量按Buck公式計算，推薦工作頻率32kHz以下
注意電感飽和電流要留足夠裕量
2. VCC供電
VCC工作電壓約3.2V，啟動閾值約2.8V~3.4V
VCC電容用貼片陶瓷電容，靠近芯片引腳
芯片啟動后由內部供電電路維持VCC
3. 散熱與EMI
SOP8封裝散熱優于SOT23-6L，四個D腳并聯可進一步降低熱阻
內置抖頻技術已優化EMI，功率環路面積盡量小
如用電解電容做輸入濾波，需并聯小容量陶瓷電容做高頻濾波
4. 輸出能力
PL3380最大負載電流100mA，與LP2601一致
實際輸出能力受輸入電壓、電感量、散熱條件影響
高溫環境下適當降額使用
| 替代優勢 | 說明 |
|---|---|
| 供貨穩定 | 聚元微PL3380產能充足，交期有保障 |
| 性能提升 | MOSFET替代三極管，效率更高 |
| 封裝升級 | SOP8貼片工藝更成熟，散熱更好 |
| 外圍簡化 | 內部集成反饋，省去FB分壓電阻 |
| 電壓靈活 | SEL腳可選3.3V或5V，一芯兩用 |
| 即貼即用 | 腳位經簡單調整后可兼容原LP2601方案 |
一句話總結：LP2601缺貨不用改板大動，換PL3380貼片上去，SEL接地出5V，F(xiàn)B電阻省掉，100mA小功率輔助電源直接搞定！
