HI6603 是 大宏成 推出的一款高集成度電流模 PWM 控制器，采用 SOT23-6 封裝，主打"高性能、低待機、無噪音"。它專為離線反激式開關電源優化，內置頻率抖動、綠色模式、軟啟動、斜率補償?shù)蓉S富功能，非常適合電池充電器、電源適配器、開放式開關電源、PD 充電器等應用。
HI6603 是一款電流模控制的 PWM 控制器，需要外置功率 MOSFET 使用。它的核心思路是用高集成度降低外圍復雜度，同時保證高性能和低待機功耗。芯片固定工作頻率 65kHz，內置頻率抖動技術改善 EMI，綠色模式在輕載時自動降頻到 22kHz 消除音頻噪聲。
芯片采用 SOT23-6 超小封裝，6 個引腳就能實現完整的 PWM 控制功能，包括反饋輸入、電流采樣、柵極驅動、電源供電等。低啟動電流（典型 5μA）和低工作電流（典型 0.58mA）讓它非常適合對待機功耗要求嚴格的應用。

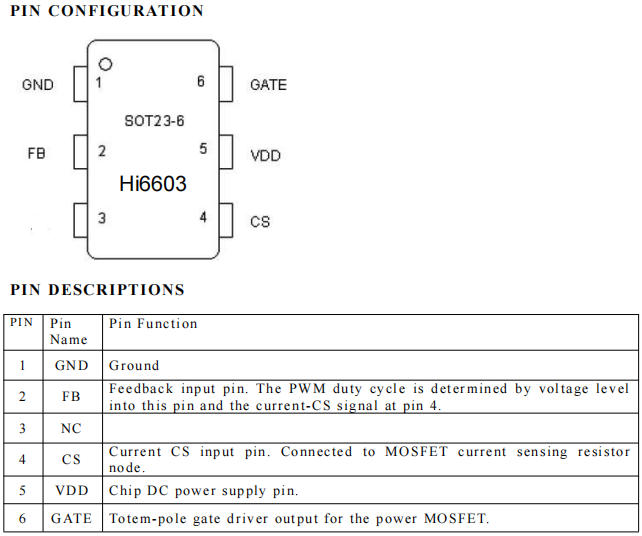

HI6603 采用 SOT23-6 封裝，6 個引腳：
| 參數 | 典型值 |
|---|---|
| 總長度 | 2.9mm |
| 寬度 | 1.6mm |
| 高度 | 1.1mm |
| 引腳間距 | 0.95mm |
頻率抖動功能：改善電源 EMI 性能，降低濾波成本
固定 65kHz 開關頻率：優化磁性元件設計，平衡效率和體積
無噪音綠色模式：輕載/空載時自動降頻到 22kHz，消除音頻噪聲
內置斜率補償：確保高負載時的系統穩定性，防止次諧波振蕩
軟啟動：上電時逐漸增大占空比，減小元件應力
低啟動電流：典型 5μA，降低啟動電阻功耗
低工作電流：典型 0.58mA，提高輕載效率
前沿消隱（LEB）：270ns 消隱時間，防止開關瞬間誤觸發
完善的保護功能：
VDD 欠壓鎖定（UVLO，開啟 15V/關斷 7.8V）
FB 過載保護（OLP）
線電壓補償過流保護（OCP）
VDD 過壓保護（OVP，34.5V）
逐周期限流
圖騰柱柵極驅動：軟開關控制，改善 EMI
SOT23-6 封裝：超小體積，適合緊湊型設計

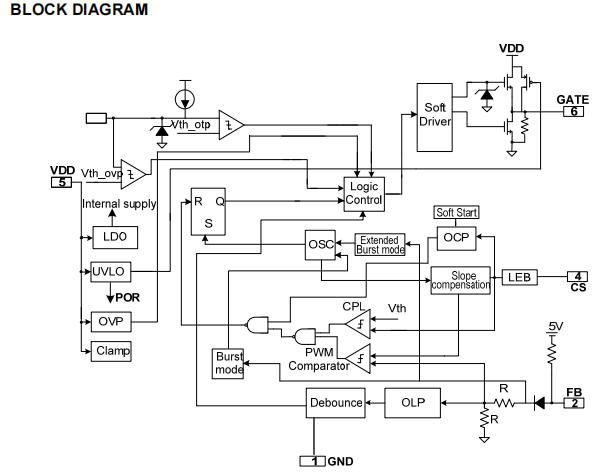

芯片內部主要模塊：
振蕩器（Oscillator）：產生 65kHz 固定頻率，帶頻率抖動
綠色模式控制（Green Mode）：輕載時降頻到 22kHz
PWM 比較器：綜合 FB 電壓和 CS 電流信號產生 PWM
斜率補償（Slope Compensation）：防止高負載時次諧波振蕩
軟啟動（Soft Start）：5ms 軟啟動時間
前沿消隱（LEB）：270ns 消隱時間
圖騰柱驅動（Totem Pole Driver）：驅動外置 MOSFET，帶軟開關控制
UVLO：欠壓鎖定，VDD 低于 7.8V 關斷，高于 15V 啟動
OVP：VDD 過壓保護，34.5V 觸發
OLP：FB 過載保護
OCP：逐周期過流保護，閾值 0.39V
線電壓補償：自動補償輸入電壓變化對過流點的影響
HI6603 的典型應用是反激式開關電源，適用于各種功率等級（根據外置 MOSFET 選型）：
典型元件配置：
IC1（HI6603）：PWM 控制器
Q1：外置功率 MOSFET（根據功率選擇）
R2：電流采樣電阻，接 CS(4) 腳
R1：?jiǎn)?dòng)電阻，接 VDD(5) 腳
C1：VDD 濾波電容
IC2（光耦）+ IC3A/IC3B（TL431）：副邊反饋
T1：反激變壓器
D5/D6：輸出整流
C3/C4：輸出濾波
啟動過程
上電后，啟動電阻給 VDD 電容充電。由于啟動電流僅 5μA，可以用較大的啟動電阻降低功耗。當 VDD 達到 15V 啟動閾值時，芯片開始工作，輸出 PWM 信號驅動外置 MOSFET。正常工作后，輔助繞組給 VDD 供電。
PWM 控制
芯片采用電流模控制，每個周期：
時鐘信號置位 RS 觸發器，GATE 輸出高電平，MOSFET 導通
原邊電流線性上升，通過采樣電阻產生電壓
當 CS 電壓達到 FB 腳設定的閾值時，PWM 比較器復位 RS 觸發器，GATE 輸出低電平，MOSFET 關斷
變壓器釋放能量到次級
綠色模式
當負載減輕，F(xiàn)B 電壓下降。當 FB 電壓低于一定閾值時，芯片進入綠色模式：
開關頻率逐漸降低，最低至 22kHz
低于音頻范圍，消除變壓器噪音
降低開關損耗，提高輕載效率
頻率抖動
芯片在每個開關周期微調振蕩頻率，擴散 EMI 能量分布，降低峰值 EMI，簡化濾波設計。
保護功能
UVLO：VDD 低于 7.8V 時關斷輸出，防止異常工作
OVP：VDD 超過 34.5V 時保護
OLP：FB 電壓超過 3.7V 且持續 64ms 時觸發過載保護
OCP：CS 電壓超過 0.39V 時逐周期限流，帶線電壓補償
軟啟動：?jiǎn)?dòng)時 5ms 內逐漸增大峰值電流
電池充電器：手機、平板、筆記本等電池充電
電源適配器：各種電子設備的 AC-DC 適配器
開放式開關電源：工業控制、儀器儀表電源
PD 充電器：USB-PD 快充充電器
小家電電源：電飯煲、電磁爐等輔助電源
HI6603 是一款非常實用的電流模 PWM 控制器，核心優勢是"小封裝+高性能+低待機"。SOT23-6 超小封裝讓它適合空間受限的設計，65kHz 固定頻率簡化了磁性元件選型，綠色模式消除了輕載噪音，頻率抖動降低了 EMI 濾波成本。
豐富的保護功能（UVLO、OVP、OLP、OCP）保證了系統可靠性，低啟動電流和低工作電流滿足了嚴格的待機功耗要求。對于做 5W~30W 級別的反激式開關電源，特別是需要小體積、低噪音、低待機的充電器或適配器，HI6603 是個不錯的控制器選擇。如需選購可以咨詢店鋪客服：https://detail.1688.com/offer/803104296887.html?spm=a28888.manage-offer.0.0.26227197XAYl63
