做中大功率電源的工程師都知道,72W這個功率段很尷尬——用傳統MOS效率上不去,用氮化鎵成本又太高。今天給大家介紹一套芯茂微的SiC雙電源方案:LP8841SC+LP35118N,72W輸出、全電壓認證、體積直降20%,關鍵是價格還香!
| 項目 | 參數 |
|---|---|
| 主控芯片 | LP8841SC(SOT23-6,芯茂微) |
| 同步整流 | LP35118N(SOT23-6,芯茂微) |
| 輸出功率 | 72W(12V/6A) |
| 輸入電壓 | 90-265Vac 全電壓 |
| 主開關管 | SiC MOS(LP300C075T1A,TO252) |
| 同步整流管 | 外驅MOS(BSC0805LS,2顆) |
| 拓?fù)浣Y(jié)構 | PSR原邊反饋+同步整流 |
| 認證狀態 | 全電壓認證通過 |
| 對比項 | 氮化鎵方案 | 本SiC方案 |
|---|---|---|
| 主開關管 | GaN(貴) | SiC(便宜30%+) |
| 驅動復雜度 | 高,需專門驅動 | 低,直接驅動 |
| 效率 | 93%+ | 91%+(夠用) |
| 成本 | 高 | 省20-30% |
結論:72W這個功率段,SiC完全夠用,沒必要為那2%效率多花冤枉錢!

LP8841SC:原邊控制+PSR反饋,省掉光耦和431
LP35118N:同步整流驅動,省掉肖特基二極管
兩顆芯片都是SOT23-6封裝,加起來還沒指甲蓋大

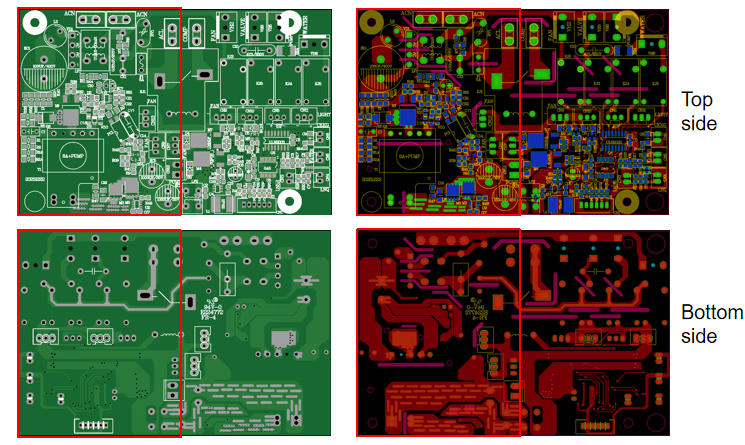

PCB尺寸:80mm×122mm,比傳統方案省20%面積

? 傳導EMI:230Vac滿載通過
? 輻射EMI:220Vac/滿載通過
? 效率:全電壓平均效率≥88%,滿足COC V5標準
? 待機功耗:最低54mW,滿足能效要求
效率測試(12V/6A輸出):
| 輸入電壓 | 平均效率 |
|---|---|
| 90Vac | 88.70% |
| 115Vac | 90.09% |
| 230Vac | 90.78% |
| 264Vac | 90.35% |
紋波表現:
90Vac滿載:198mV
115Vac滿載:114mV
230Vac滿載:98mV
保護功能:
輸入欠壓保護:57Vac
輸出過流保護:6.9A
短路保護:Vcs=736mV,安全可靠
| 器件 | 型號 | 作用 |
|---|---|---|
| 主控IC | LP8841SC | PSR原邊控制 |
| 同步整流IC | LP35118N | 副邊同步整流驅動 |
| SiC MOS | LP300C075T1A | 原邊主開關(800V/300mΩ) |
| 同步MOS | BSC0805LS×2 | 副邊整流(5×6封裝) |
| 變壓器 | EE2011 | AE82mm2,PC95材質 |
| 輸入電容 | 100μF/450V | 電解電容 |
| 輸出電容 | 820μF固態+1000μF電解 | 低ESR組合 |
LED驅動電源:12V/6A恒壓輸出,帶多路LED
安防監控電源:大功率PoE供電、NVR電源
工業適配器:24V/3A、36V/2A等多種輸出
家電電源:凈水器、空氣凈化器等中大功率家電

磁芯:EE2011,PC95材質(必須用PC95,PC40會飽和)
感量:250μH(3-5腳測量)
漏感:<15μH
線槽寬度:7.8mm(如需更好效率可換更大槽寬)
原邊SiC MOS散熱要留足銅皮
同步整流管兩顆并聯,均勻布局
Y電容靠近變壓器引腳,減小共模噪聲
芯茂微LP8841SC+LP35118N這套方案,就是72W功率段的"性價比之王":
? SiC替代氮化鎵,成本省20-30%
? 雙SOT23-6芯片,體積省20%
? 全電壓認證通過,即拿即用
? 效率90%+,滿足能效標準
一句話:72W電源別盲目上氮化鎵了,這套SiC碳化硅方案夠用、夠省、夠小!
