在小功率隔離電源領域，工程師們始終在尋找"夠用就好"的平衡點——既要有可靠的隔離性能，又要控制成本和體積。芯茂微電子推出的LP3717BSL方案，用一顆SOP-8芯片實現了12V/1A輸出，將外圍元件精簡到極致。本文基于實測數據，拆解這款方案的硬件設計與性能表現。
| 參數 | 規格 |
|---|---|
| 主控芯片 | LP3717BSL (SOP-8) |
| 輸入電壓 | 175VAC~264VAC |
| 輸出規格 | 12V/1A (12W) |
| 拓撲結構 | 原邊反饋反激式 |
| 特色 | 自供電、無需啟動電阻、極簡外圍 |
板子尺寸僅 44.4mm × 27.5mm，單面板設計。從PCB圖可見，功率走線（綠色圈出區域）做了加寬處理：
左側為高壓輸入區（保險絲RF1、整流橋BD1）
中間是變壓器和主控芯片U1
右側為低壓輸出區（肖特基D2、輸出電容EC3

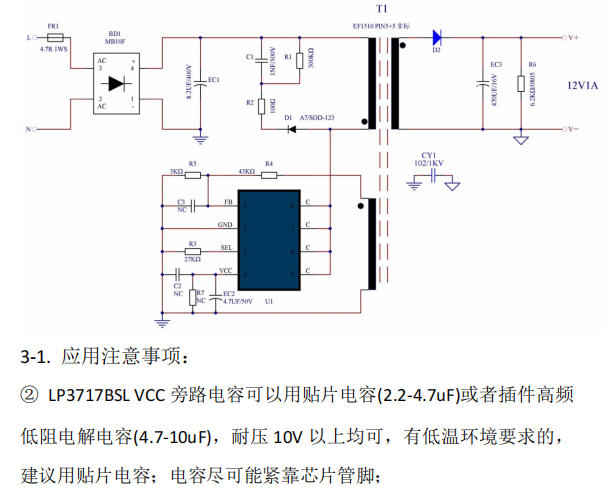

典型反激結構，但省掉了光耦和431——LP3717BSL通過原邊反饋(FB引腳)直接采樣輸出電壓。關鍵設計點：
R1/R2：母線電壓分壓，用于線電壓補償
R3/R4/R5：輸出電壓反饋網絡，決定12V輸出精度
C1/R2：RC吸收回路，抑制MOS關斷尖峰
CY1：Y電容，降低共模噪聲
VCC供電由芯片內部高壓電路直接提供，外圍僅需一顆4.7μF/50V電容（EC2），低溫場景建議換用貼片陶瓷電容。
| 關鍵器件 | 型號/規格 | 備注 |
|---|---|---|
| 主控IC | LP3717BSL | SOP-8，自供電 |
| 變壓器 | EE1510 5+5 | 感量1.15mH±5% |
| 整流橋 | MB10F | 1A/1000V |
| 肖特基 | SS36 | 3A/60V，TO-252 |
| 輸入電容 | 8.2μF/400V | 8×12mm電解 |
| 輸出電容 | 470μF/16V | 8×12mm電解 |

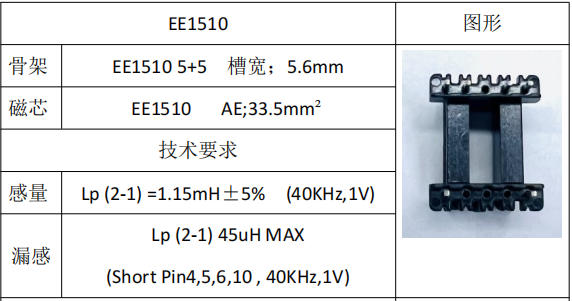

| 繞組 | 起止腳位 | 線徑 | 圈數 | 繞法 |
|---|---|---|---|---|
| N1（原邊） | 2-1 | 0.18mm×1 | 75Ts | 居中密繞 |
| N2（副邊） | 6-10 | 0.5mm | 8Ts | 密繞1層 |
關鍵工藝：
真空油浸處理，提升絕緣和散熱
空腳位需拔除，避免爬電距離不足
繞線需平整，磁芯氣隙需管控
實測原邊峰值電流約664mA，磁芯最大磁密計算為0.298T，留有充足裕量。
| 負載 | 175VAC | 230VAC | 264VAC |
|---|---|---|---|
| 滿載(1A) | 84.49% | 85.03% | 84.84% |
| 半載(0.5A) | 84.28% | 84.41% | 84.22% |
| 平均效率 | 84.22% | 84.42% | 84.21% |
板端電壓：12.27V~12.31V（滿載），空載約12.07V
線端電壓（1.5米線）：11.84V~11.94V，負載調整率良好
紋波：滿載約210mV，半載約200mV
| 測試項 | 結果 |
|---|---|
| 待機功耗 | 44~55mW（滿足<75mW要求） |
| 短路保護 | 功耗<1W，可長期短路 |
| OCP過流點 | 1.35A~1.41A |
| 雷擊浪涌 | 差模1.5KV通過 |
| 位置 | 230VAC滿載 |
|---|---|
| LP3717BSL | 115℃ |
| SS36肖特基 | 117℃ |
| 變壓器磁芯 | 98.9℃ |
| 變壓器線包 | 102.4℃ |
關鍵器件耐壓實測：
MOS管Vce-max：566V（264VAC輸入）
肖特基Vds-max：52.4V
適用場景：小家電輔助電源、路由器適配器、智能家居供電、LED驅動等對成本和體積敏感的12W以下隔離應用。
設計注意：
VCC電容盡量靠近芯片，降低噪聲耦合
低溫環境（-20℃以下）建議VCC改用貼片陶瓷電容
變壓器真空浸漬不可省略，影響長期可靠性
輸出二極管SS36建議保留一定散熱銅箔
LP3717BSL方案用19顆元件實現了12W隔離輸出，自供電架構省掉了啟動電阻和供電繞組，在成本和體積上優勢明顯。實測效率85%、紋波<250mV、保護功能完備，是一款適合批量生產的"剛剛好"方案——不追求極致性能，但在性價比和可靠性之間找到了務實的平衡點。如需選購可以咨詢客服：https://detail.1688.com/offer/920900829865.html?spm=a28888.manage-offer.0.0.26227197uTASCC
