LPK8717是芯茂微推出的一款高集成度原邊反饋控制芯片，采用SOP-8封裝，內置750V高壓BJT功率管，最大輸出功率12W。它最大的特點是外圍極簡，不需要啟動電阻，不需要輔助繞組供電二極管，只需要幾顆電阻電容就能完成電源設計，非常適合成本敏感的小功率適配器和充電器應用。

主要特點

無需啟動電阻：芯片內置啟動電路，上電后自動給VCC電容充電，省去傳統方案的外置啟動電阻。
自供電技術：VCC由芯片內部專有電路供電，不需要輔助繞組的供電二極管，變壓器設計更簡單。
可調峰值電流：通過SEL腳外接電阻，可以靈活設置最大峰值電流，適配不同功率需求。
內置線損補償：通過FB腳上偏電阻設置，自動補償輸出線纜壓降，保證末端電壓準確。
極低待機功耗：待機電流僅60μA，滿足能效標準。
專利電流驅動：優化BJT驅動方式，降低芯片溫升。

引腳功能

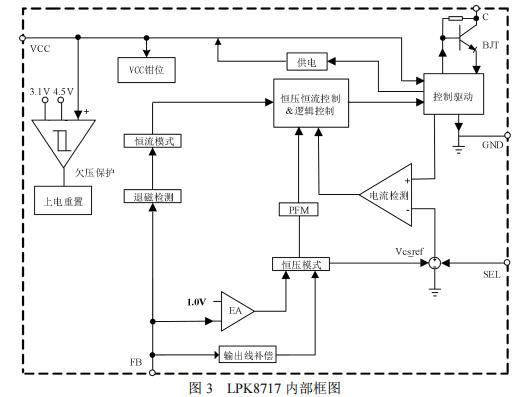

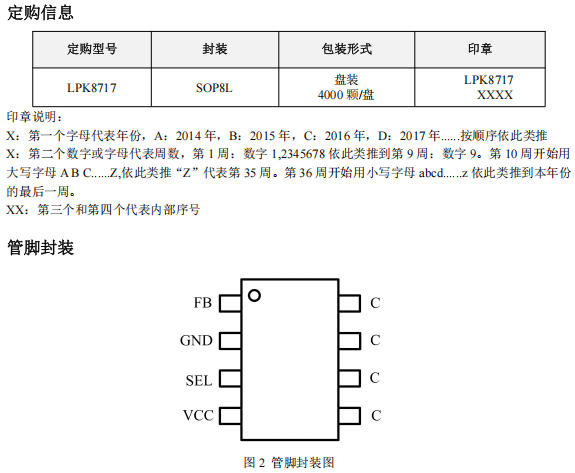

LPK8717采用SOP-8封裝，5個有效引腳：

    C（1腳）：內置BJT功率管的集電極
    FB（2腳）：反饋電壓輸入，接變壓器輔助繞組分壓電阻
    SEL（3腳）：峰值電流設置，外接電阻到地或懸空
    VCC（4腳）：芯片電源，接旁路電容到地
    GND（5腳）：芯片地

典型應用電路

LPK8717的典型應用是隔離反激電源，電路非常簡潔：、

交流輸入經過整流濾波后，高壓直流連接到變壓器原邊和芯片C腳。變壓器輔助繞組通過分壓電阻連接到FB腳，實現輸出電壓檢測和反饋。VCC電容為芯片供電，由內部自供電電路維持。
次級側采用肖特基二極管整流，輸出電容濾波后得到穩定直流電壓。

關鍵外圍元件：

    VCC電容：4.7-10μF
    FB分壓電阻：上偏RFBH和下偏RFBL設置輸出電壓
    SEL電阻：設置峰值電流（懸空時默認780mA）

保護功能

    VCC鉗位/欠壓保護：VCC過高時鉗位，過低時關斷輸出
    FB上電阻開路保護：啟動前6個周期檢測，異常則重啟
    輸出短路保護：FB電壓低于0.5V持續3個周期觸發
    輸出過壓保護：FB電壓高于1.4V觸發
    過溫保護：150°C關斷，120°C恢復

設計要點

峰值電流設置：

    SEL懸空：IPKMAX=780mA（默認）
    SEL接電阻RSEL：IPKMAX=780-36000/RSEL(mA)，建議RSEL>15kΩ

輸出電壓計算：

空載：Vout = (VFB×(RFBH+RFBL)/RFBL)×(Ns/Nf)-Vd
帶載：需考慮線補電流影響

變壓器設計：工作于DCM模式，注意漏感控制，漏感系數k建議0.9-0.95。

PCB布局：

    VCC電容緊靠芯片VCC和GND腳
    SEL電阻靠近芯片
    FB分壓電阻靠近FB腳，遠離變壓器原邊動點
    C腳鋪銅面積適當加大散熱

應用場景

• 5V2A/12V1A手機充電器
• 小功率電源適配器
• LED驅動電源
• 家電輔助電源
• 線性電源/RCC升級替代

總結

LPK8717是芯茂微針對12W以下小功率電源推出的極簡方案，通過內置啟動電路和自供電技術，把傳統PSR方案的外圍元件壓縮到最少。對于追求低成本、小體積、易生產的電源設計，如手機充電器、小家電適配器等，LPK8717是非常合適的選擇。
