在現代工業和家庭自動化中，時間繼電器的應用極為廣泛，從照明控制到灌溉系統，從配電柜到實驗室設備，精準的定時控制是提高效率和保障安全的關鍵。然而，傳統的機械式時間繼電器存在精度低、易磨損、操作不便等問題，而高端的數顯時間繼電器往往價格昂貴，限制了其廣泛應用。為了滿足市場對高性價比、高精度、多功能數顯時間繼電器的需求，深圳三佛科技推出了基于輝芒微8位MCU的數顯時間繼電器方案。該方案不僅實現了多種智能功能，還有效控制了成本，讓每一位用戶都能享受到專業級的定時控制體驗。

核心功能場景

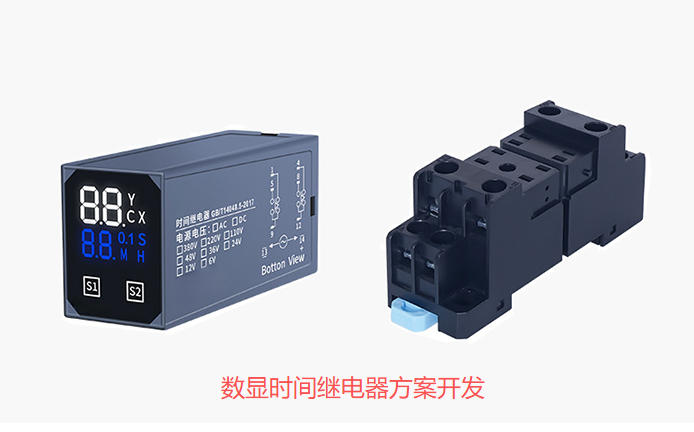

深圳三佛科技推出的數顯時間繼電器方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：

1. 晶振時基——年誤差<1分鐘

    32.768 kHz晶振+8位自動捕獲，1 ms分辨率；MCU休眠每250 ms喚醒，晶振溫度漂移-0.034 ppm/℃2，年誤差<1分鐘，優于陶瓷諧振10倍。

2. 20段可編程時序

    每段獨立設定“開/關/脈沖”動作，最小步進0.1 s，最大9999 h；支持循環、單次、周計劃，掉電EEPROM保存，10萬次擦寫。

3. 數顯+觸控——無旋鈕磨損

    3位半LCD/LED實時顯示當前段號、剩余時間、繼電器狀態；觸摸按鍵設定參數，長按3秒進入?yún)?shù)鎖定，防止誤操作。

4. 雙路繼電器輸出

    常開/常閉可配置，最大10 A 250 VAC；MCU過零觸發，抑制電弧，壽命>10萬次。

5. RS485遠程監控

    標準Modbus-RTU協議，波特率9600-115200；可遠程讀取剩余時間、修改段值、強制啟停，支持255臺群控。

6. 低功耗+電池備份

    24 VDC供電時整機功耗<0.3 W；掉電檢測瞬間切換至3 V鋰電，維持時鐘與參數30天，再來電無需重設。

7. 異常報警+記錄

    晶振失效、繼電器粘連、EEPROM錯誤，立即本地聲光報警，RS485上傳故障碼；本地Flash記錄最近50條事件，帶時間戳。

方案亮點

應用場景

• 配電柜風機延時控制
• 照明回路定時開關
• 電加熱設備恒溫循環
• 灌溉系統輪灌控制
• 高端實驗室設備時序

輝芒微8位MCU數顯時間繼電器方案以其高精度的時間控制、豐富的功能設置、可靠的安全保護和靈活的擴展能力，重新定義了時間繼電器的功能和性能標準。它不僅能夠?yàn)楣I(yè)控制、家庭自動化、農業灌溉等場景提供多樣化的定時解決方案，還能通過智能控制滿足用戶的個性化需求。以上就是深圳三佛科技分享的數顯時間繼電器方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
